TOP 3 cách đấu công tắc điện đơn âm tường chuẩn kỹ thuật

Công tắc điện thông minh đang dần thay thế công tắc cơ truyền thông khi đem đến những tiện ích khác biệt cho người sử dụng như bật/tắt các thiết bị bằng giọng nói hay smartphone, thiết lập ngữ cảnh, hẹn giờ hoạt động… Tuy nhiên, để sử dụng các công tắc thông minh an toàn và bền bỉ, bạn cần lưu ý cách đấu nối chính xác, phù hợp với hệ thống điện trong nhà. Hãy cùng Lumi tìm hiểu chi tiết các cách đấu công tắc điện đơn chuẩn kỹ thuật qua bài viết dưới đây nhé!

1. Cách đấu công tắc điện đơn Lumi kính phẳng

1.1 Lưu ý trước khi lắp đặt

  • Đảm bảo nguồn điện chính đã được ngắt bằng cách chuyển cầu dao (aptomat) sang vị trí Tắt (OFF), bảo vệ an toàn tối đa cho người thực hiện.
  • Công tắc điện đơn Lumi kính phẳng hoạt động với nguồn điện xoay chiều 220V/50Hz. Do đó, bạn cần đảm bảo hệ thống điện nhà bạn có đủ hai dây “nóng” (hay dây lửa, dây “Live”) và “nguội” (hay dây trung tính, dây “mát”, dây “Neutral”).
  • Để lắp đặt thiết bị dễ dàng hơn, bạn nên chôn đế âm sâu hơn bề mặt tường tối thiểu 1cm. Điều này cũng giúp cho công tắc được lắp đặt chắc chắn và đảm bảo thẩm mỹ.
  • Khi lắp hai hoặc nhiều công tắc điện đơn Lumi kính phẳng gần nhau, để các công tắc hoạt động ổn định, tránh gây ra các vấn đề về điện, bạn cần lưu ý lắp đặt cách nhau tối thiểu 3cm. Trong trường hợp công trình đã hoàn thành hạng mục đế âm nhưng không đảm bảo khoảng cách tối thiểu, đơn vị thi công cần tiến hành chôn lại theo đúng yêu cầu.
  • Để đảm bảo an toàn cho người sử dụng và tránh ảnh hưởng tuổi thọ của công tắc, không nên lắp đặt thiết bị gần nguồn nóng hay nơi có độ ẩm quá cao.

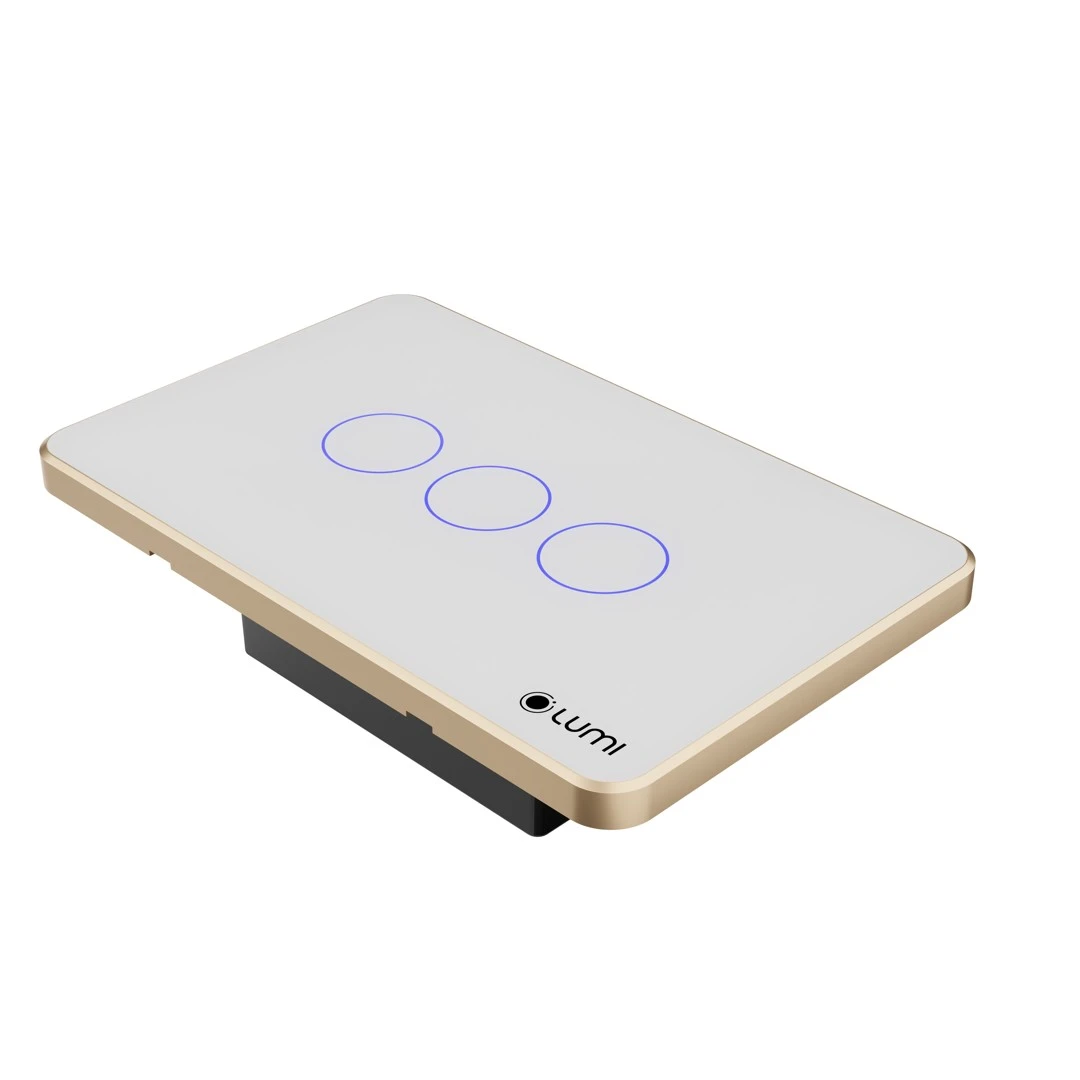

Công tắc Luto điều khiển rèm đơn
Cách đấu công tắc điện đơn Lumi kính phẳng

1.2 Tiến hành lắp đặt thiết bị

Bước 1: Đấu nối dây theo sơ đồ:

  • Chân L: đấu cùng dây nóng của nguồn điện.
  • Chân N: đấu cùng dây mát của nguồn điện và dây mát của thiết bị.
  • Chân 1: đấu với dây nóng của tải.

Bước 2: Lắp công tắc vào trong đế âm:

  • Tháo kính công tắc: dùng tuốc nơ vít đặt vào rãnh nhỏ trên viền công tắc và đẩy nhẹ để tháo rời mặt kính.
  • Lắp công tắc vào đế âm: Đặt công tắc vào đế âm sao cho các lỗ trên đế âm trùng với các lỗ trên công tắc. Sử dụng tua vít để vặn ốc vít, cố định công tắc vào đế âm. Sau đó, ốp mặt kính lên công tắc.

Chú ý:

  • Cần sắp xếp dây điện trong đế âm gọn gàng để lắp vừa công tắc, hạn chế tối đa bị vít ốc vào dây điện.
  • Không nên vít quá chặt tay khiến công tắc bị cong vênh và mạch cảm ứng của công tắc không thể tiếp xúc với mặt kính. Kéo theo việc không bật/tắt được công tắc bằng tay.

2. Cách lắp công tắc điện 1 nút Lumi kính lõm

2.1 Hướng dẫn lắp đặt thiết bị

Tương tự công tắc điện đơn Lumi kính phẳng, cách thức lắp công tắc điện đơn Lumi kính lõm cũng bao gồm 2 bước:

Bước 1: Đấu nối dây cho thiết bị:

  • Chân N: đấu cùng dây trung tính của nguồn điện và thiết bị.
  • Chân L: đấu cùng dây nóng của nguồn điện.
  • Chân 1: đấu với dây lửa của tải.

Bước 2: Bắt đầu lắp công tắc vào đế âm.

  • Tháo kính công tắc: lấy tuốc nơ vít đặt vào rãnh nhỏ trên viền công tắc và đẩy nhẹ nhàng tháo rời mặt kính. Chú ý xếp gọn dây điện trong đế âm và không vít quá chặt công tắc.
  • Khi đã cố định được công tắc vào đế âm, bạn chỉ cần ốp lại mặt kính và hoàn tất việc lắp đặt.

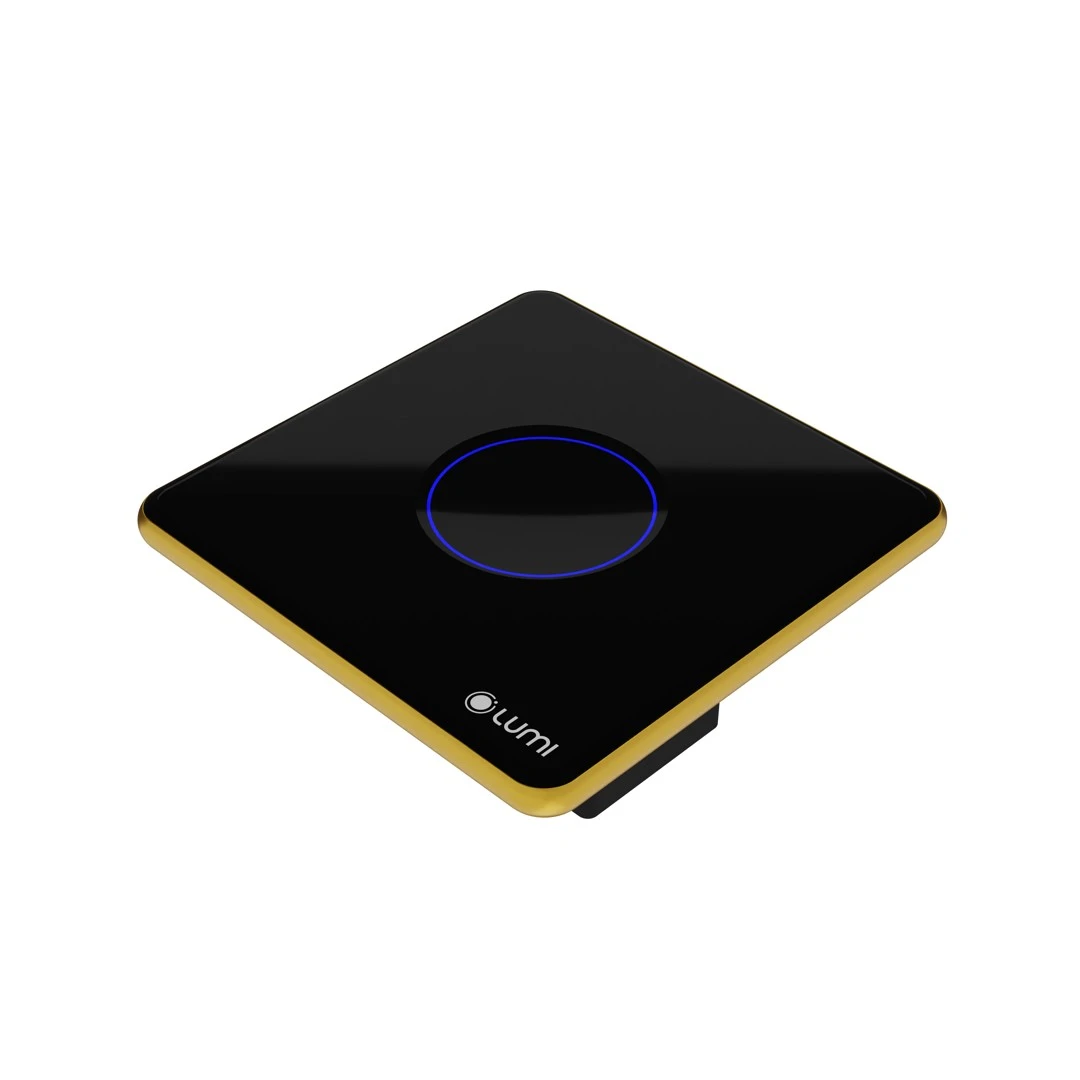

Cách lắp công tắc điện 1 nút Lumi kính lõm
Cách lắp công tắc điện 1 nút Lumi kính lõm

2.2 Cách thức hoạt động công tắc điện 1 nút Lumi kính lõm

  • Công tắc cảm ứng Lumi hoạt động dựa trên nguyên lý truyền tín hiệu không dây.
  • Khi người dùng chạm nhẹ vào nút cảm ứng của công tắc, ra lệnh bằng giọng nói với loa thông minh, hay điều khiển thiết bị trên app Lumi Life+, lệnh sẽ được truyền đến bộ điều khiển trung tâm (HC).
  • Bộ não của nhà thông minh – HC sau đó sẽ xử lý lệnh và truyền tới công tắc để thực hiện thao tác bật/tắt thiết bị điện theo yêu cầu của người dùng.

3. Cách đấu công tắc điện đơn Panasonic

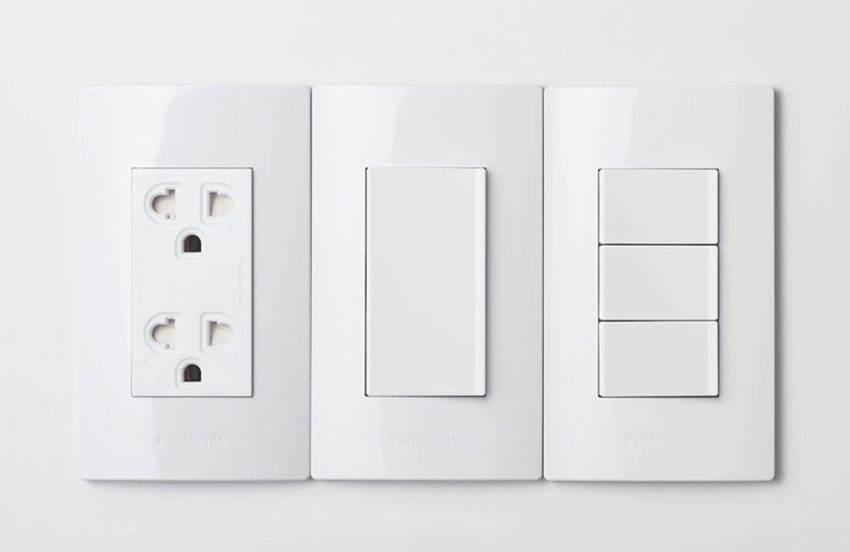

Công tắc, ổ cắm Panasonic
Công tắc, ổ cắm Panasonic

Sau khi chuẩn bị đầy đủ các vật dụng cần thiết như tua vít, bút thử điện, giấy nhám, găng tay bảo hộ, kìm điện, bạn có thể tiến hành đấu công tắc 1 bóng đèn Panasonic theo các bước sau:

  • Bước 1: Ngắt toàn bộ nguồn điện tại cầu dao tổng để đảm bảo an toàn và chọn vị trí thích hợp để lắp công tắc.
  • Bước 2: Khoan lỗ bắt vít và lỗ luồn dây theo kích thước của công tắc sao cho công tắc được lắp đặt chắc chắn và gọn gàng.
  • Bước 3: Xác định các cực của công tắc điện. Dây pha (dây nóng) được nối với tiếp điểm chung của công tắc. Dây trung tính (dây nguội) được nối với tiếp điểm còn lại của công tắc.
  • Bước 4: Đấu công tắc với bóng đèn bằng cách sử dụng dây dẫn từ bảng điện đến thiết bị điện và nối các dây vào đui thiết bị điện.
  • Bước 5: Sau khi lắp xong, bạn kiểm tra lại xem đã đấu dây đúng theo sơ đồ chưa. Nếu đấu dây đúng, công tắc sẽ hoạt động bình thường.

Trên đây là hướng dẫn chi tiết cách đấu công tắc điện đơn thông dụng hiện nay. Lumi hy vọng rằng với những thông tin này, bạn sẽ có thể tự mình thực hiện việc đấu nối công tắc điện một cách an toàn và hiệu quả. Trong trường hợp gặp vướng mắc khi đấu nối công tắc cảm ứng thông minh Lumi, hãy liên hệ hotline 0888.312.828 để được hỗ trợ nhanh nhất từ đội ngũ kỹ thuật chuyên nghiệp của Lumi.
