Công tắc đảo chiều thông minh giúp người dùng điều khiển thiết bị ở các trí khác nhau, tiết kiệm thời gian di chuyển và tối ưu hóa thiết kế cho không gian. Vì vậy, cách đấu công tắc đảo chiều thông minh đang trở thành xu thế trong các gia đình và doanh nghiệp bởi những tính năng vượt trội mà sản phẩm này mang lại. Hãy cùng Lumi tìm hiểu về cách đấu 5 dòng công tắc đảo chiều thông minh phổ biến nhất trong bài viết dưới đây.

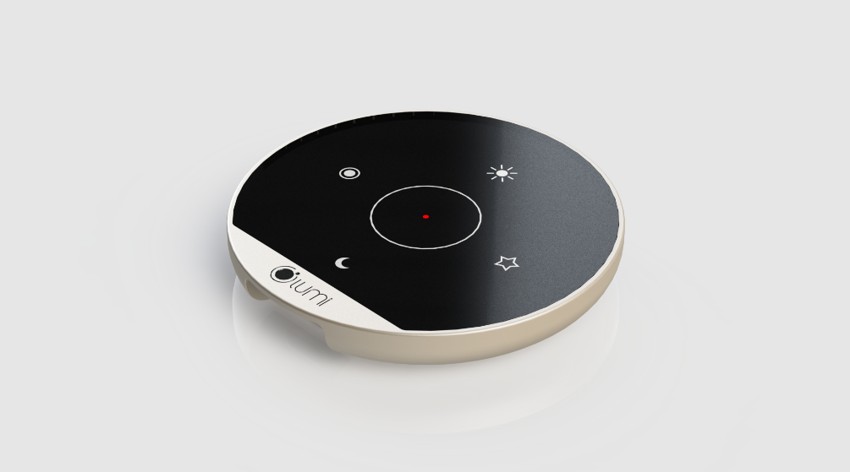

1. Cách đấu công tắc đảo chiều cảm ứng BLE Mesh
1.1. Chuẩn bị đấu công tắc đảo chiều
Để chuẩn bị đấu công tắc đảo chiều, bạn cần có các công cụ và vật liệu sau:
- Công tắc đảo chiều BLE Mesh
- Đèn hoặc thiết bị cần điều khiển
- Dây điện
- Các vật dụng đấu nối: kìm, tua vít, bút thử điện, ốc vít,…
1.2. Các bước thực hiện
- Bước 1: Chân L: Nối với dây dương của nguồn điện.
- Bước 2: Chân N: Nối với dây tiêu nguồn điện và dây tiêu thiết bị.
- Bước 3: Chân 1,2,3,4: Liên kết với dây dương của tải.
- Bước 4: Công tắc có tối đa 4 nút, điều khiển 4 dây tải tương ứng ở các chân đầu ra 1,2,3,4.

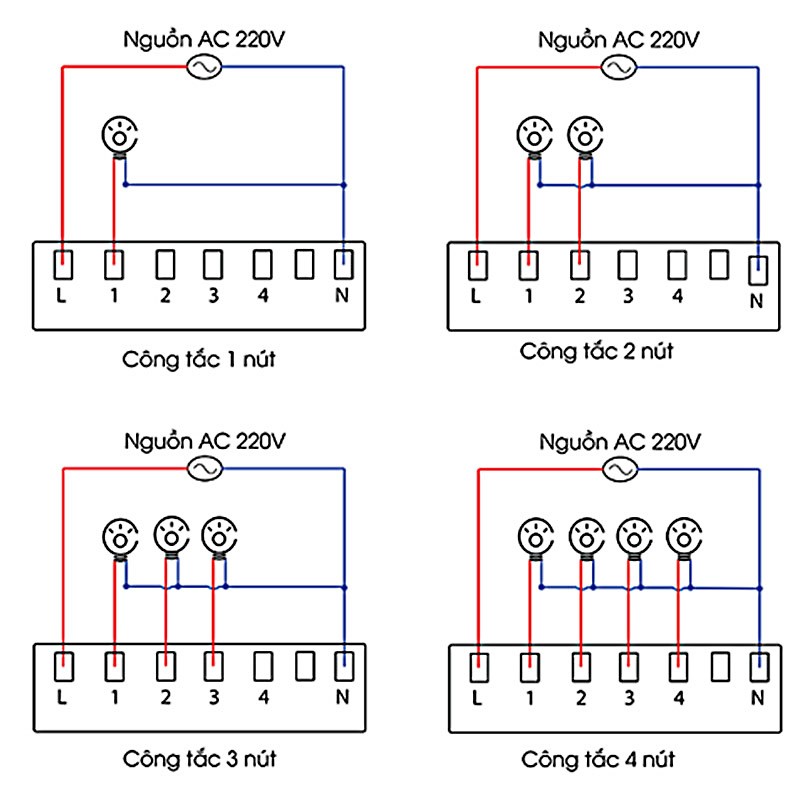

1.3. Sơ đồ đấu công tắc đảo chiều
2. Đấu công tắc đảo chiều thông minh Zigbee
2.1. Chuẩn bị đấu công tắc đảo chiều

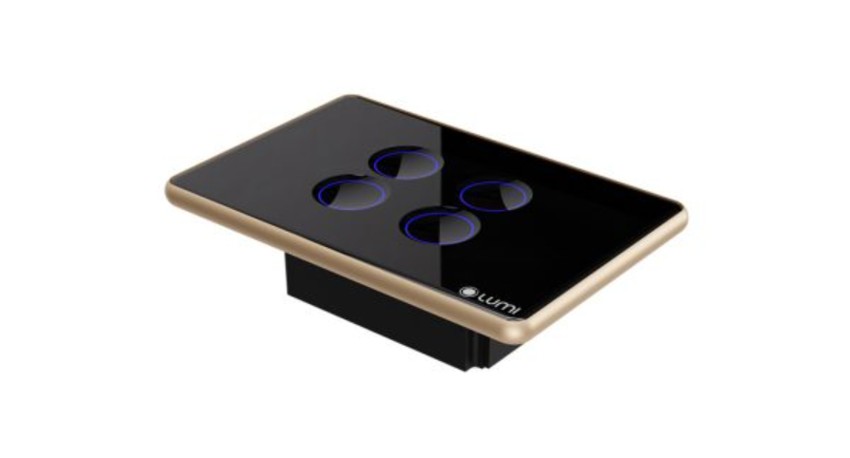

- Công tắc đảo chiều thông minh ZigBee
- Bóng đèn
- Dây dẫn điện
- Các dụng cụ: khoan máy, ốc vít, bút thử điện,…
2.2. Các bước thực hiện
- Bước 1: Chân L: kết nối với dây dương nguồn điện.
- Bước 2: Chân N: nối với dây tiêu nguồn điện và dây tiêu của thiết bị.
- Bước 3: Chân 1,2,3,4: kết nối với dây dương của nguồn tải.
- Bước 4: Công tắc có thể điều khiển tới đa 4 chức năng, tương ứng với 4 chân đầu ra 1,2,3,4.

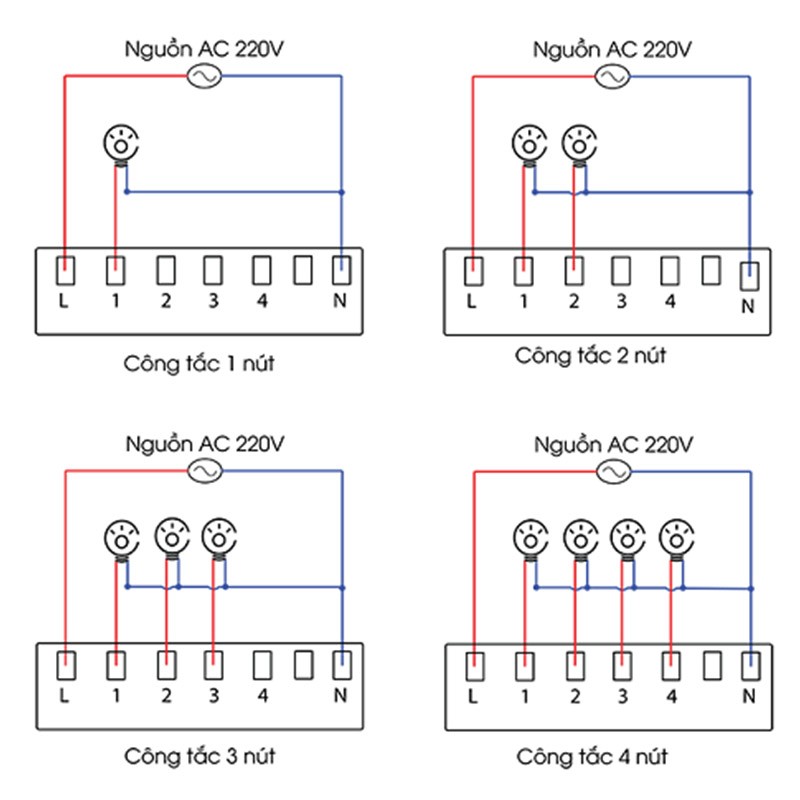

2.3. Sơ đồ đấu công tắc đảo chiều

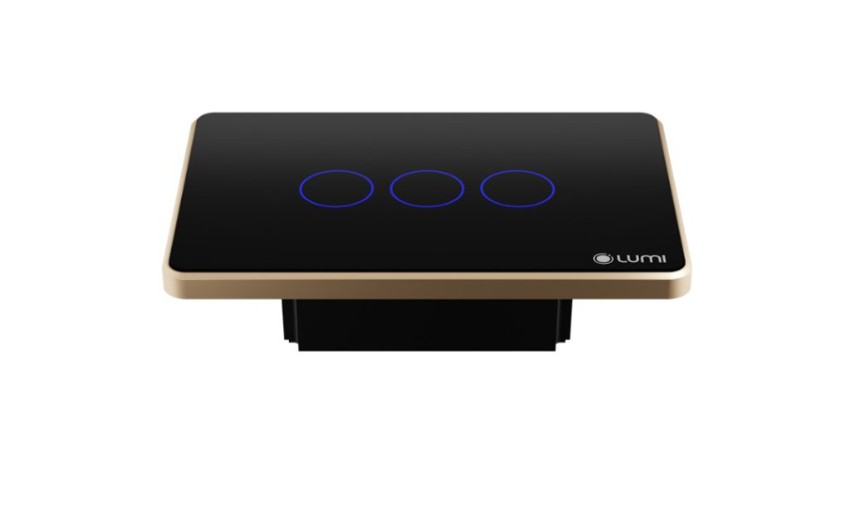

3. Cách đấu công tắc công suất cao BLE Mesh
3.1. Chuẩn bị đấu công tắc đảo chiều
- Công tắc đảo chiều công suất cao BLE Mesh
- Bóng đèn
- Dây điện
- Kìm
- Tua vít
3.2. Các bước thực hiện
- Bước 1: Chân L: nối với dây pha nguồn điện
- Bước 2: Chân N: kết nối dây trung tính của nguồn điện và dây trung tính của thiết bị.
- Bước 3: Chân 1,2,3: kết nối với dây pha của nguồn tải.
- Lưu ý: Công tắc có tối đa 3 nút, tương ứng với 3 chân đầu ra 1,2,3. Trong số đó, chỉ cổng số 1 được dành cho tải có công suất cao.

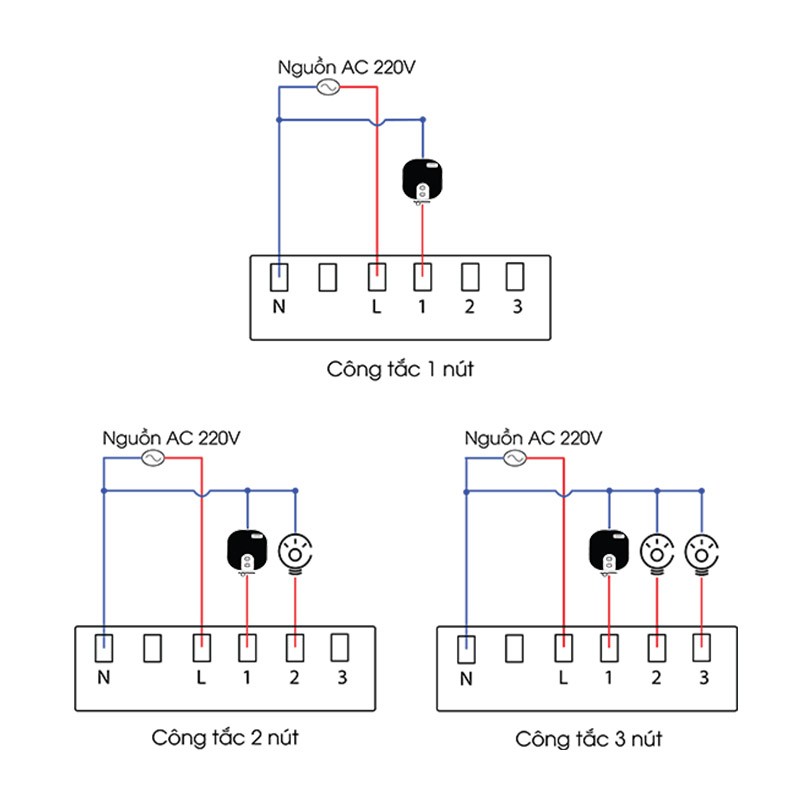

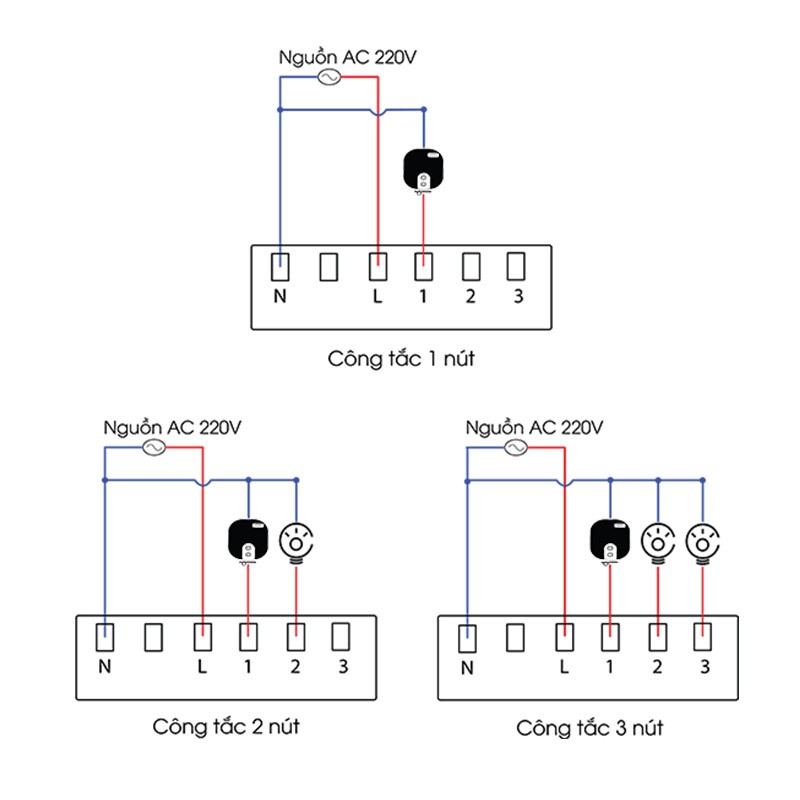

3.3. Sơ đồ đấu công tắc đảo chiều

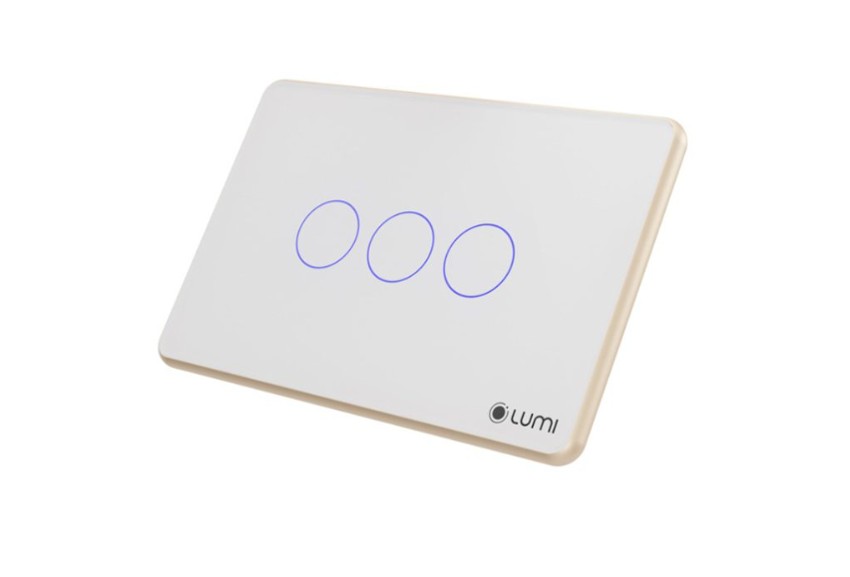

4. Cách đấu công tắc thông minh công suất cao Zigbee
4.1. Chuẩn bị đấu công tắc đảo chiều
Trước khi đấu công tắc thông minh công suất cao Zigbee, bạn cần chuẩn bị các dụng cụ sau:
- Công tắc thông minh công suất cao Zigbee
- Bóng đèn
- Dây điện
- Tua vít hoặc máy khoan
- Bút thử điện
4.2. Các bước thực hiện
Để đấu công tắc thông minh công suất cao Zigbee, người dùng có thực hiện theo cách đấu sau:
- Bước 1: Chân L: đấu dây lửa của nguồn điện.
- Bước 2: Chân N: đấu dây trung tính của nguồn điện và dây trung tính thiết bị.
- Bước 3: Chân 1: đấu với dây lửa của tải công suất cao.
- Bước 4: Chân 2,3: đấu với dây lửa của tải thường.
Lưu ý: Công tắc công suất cao chỉ có tối đa 3 nút. Trong đó chỉ có chân số 1 là dành cho tải công suất cao.
4.3. Sơ đồ đấu công tắc đảo chiều

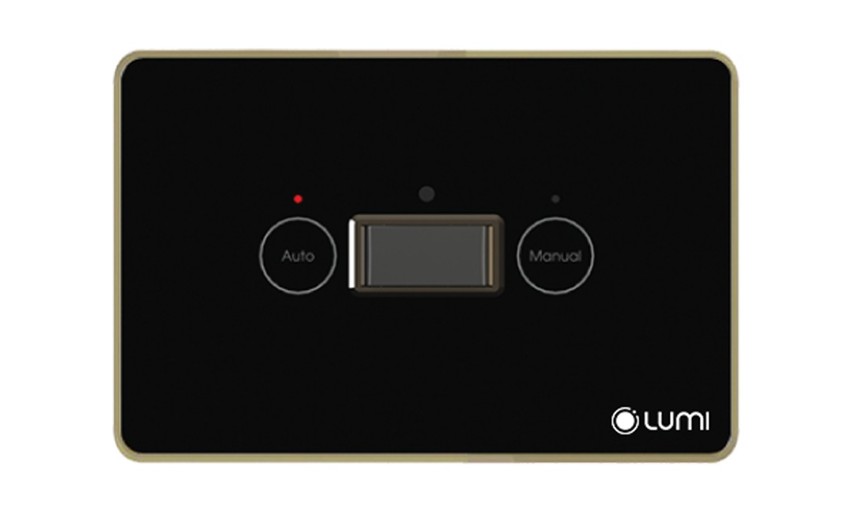

5. Cách đấu công tắc đảo chiều cầu thang 2 trong 1
5.1. Chuẩn bị đấu công tắc đảo chiều
Để chuẩn bị đấu công tắc đảo chiều cho cầu thang 2 trong 1, bạn cần làm theo các bước sau:
- Khảo sát hạ tầng: Xác định vị trí và loại công tắc của cầu thang hiện tại, xem xét cách công tắc hoạt động và kết nối với hệ thống đèn.
- Chuẩn bị các vật dụng cần thiết: Bộ công tắc đảo chiều cầu thang, khoan máy/tua vít, dây điện, bút thử điện,…
- Tắt nguồn điện: Trước khi tiến hành bất kỳ công việc nào liên quan đến điện, hãy chắc chắn rằng bạn đã tắt nguồn điện chính của cầu thang.
5.2. Các bước thực hiện
Để đảm bảo việc đấu nối công tắc đảo chiều cầu thang 2 trong 1 được thực hiện an toàn và hiệu quả, bạn nên làm theo các bước sau:
- Bước 1: Đấu nối dây cho thiết bị: Chân L: đấu dây lửa của nguồn điện. Chân N: đấu dây trung tính của nguồn điện và dây trung tính thiết bị. Chân 1: đấu với dây lửa của tải.
- Bước 2: Lắp công tắc vào đế âm: Tháo kính công tắc: sử dụng tuốc nơ vít đặt vào rãnh nhỏ trên viền công tắc và đẩy nhẹ tháo rời mặt kính. Lắp công tắc vào đế âm và lắp lại mặt kính.

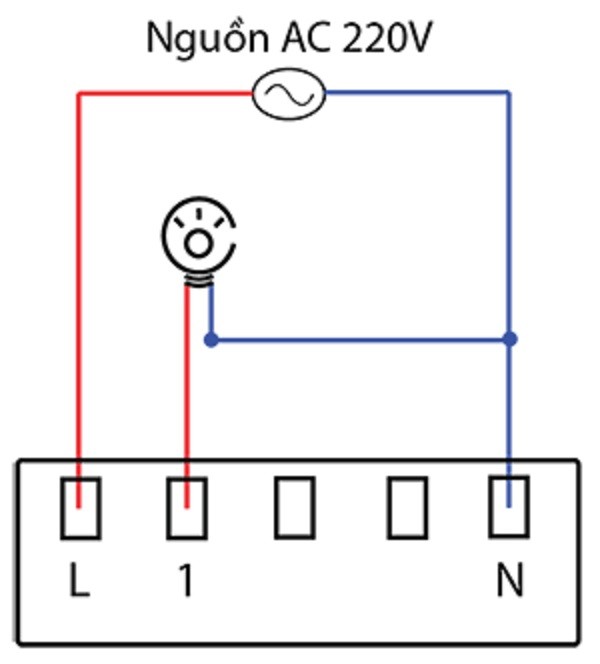

5.3. Sơ đồ đấu công tắc đảo chiều
- Việc đấu công tắc trong nhà cần được thực hiện bởi đội ngũ thi công chuyên nghiệp, để đảm bảo an toàn cho quá trình sử dụng sau này.
- Ngoài lựa chọn đội ngũ thi công, quan trọng hơn cả là một hệ thống công tắc thông minh hiện đại, bền bỉ, thẩm mỹ.
Hiện nay, dòng công tắc đảo chiều thông minh của Lumi là sản phẩm Make in Vietnam nổi bật với công nghệ hiện đại và tiện ích vượt trội. Ngoài ra, đội ngũ kỹ thuật Lumi chuyên nghiệp, đảm bảo thi công an toàn, nhanh chóng chỉ trong vòng vài ngày. Liên hệ ngay 0888.312.828 để được tư vấn về dòng công tắc đảo chiều cũng như trải nghiệm tiện nghi với nhà thông minh Lumi.
